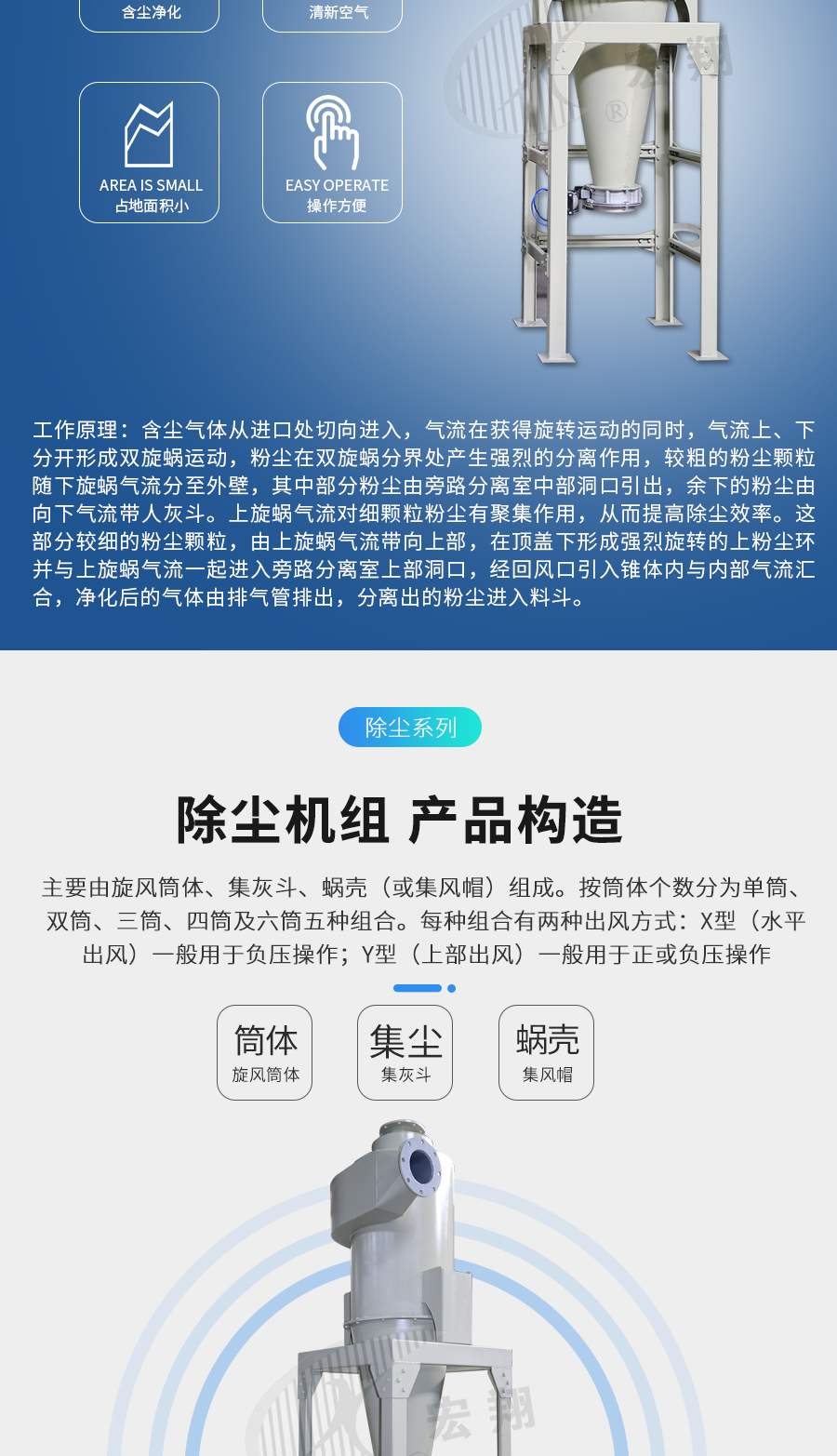

旋風除塵器加設旁路后其工作原理是含塵氣體從進口處切向進入，氣流在獲得旋轉運動的同時，氣流上、下分開形成雙旋蝸運動，粉塵在雙旋蝸分界處產生強烈的分離作用，較粗的粉塵顆粒隨下旋蝸氣流分至外壁，其中部分粉塵由旁路分離室中部洞口引出，余下的粉塵由向下氣流帶人灰斗。上旋蝸氣流對細顆粒粉塵有聚集作用，從而提高除塵效率。這部分較細的粉塵顆粒，由上旋蝸氣流帶向上部，在頂蓋下形成強烈旋轉的上粉塵環，并與上旋蝸氣流一起進入旁路分離室上部洞口，經回風口引入錐體內與內部氣流匯合，凈化后的氣體由排氣管排出，分離出的粉塵進入料斗。
